一、 简介
传统的RGB 产品，电路设计须使用多脚位控制以达到混光的效果，线路复杂且占用空间大；为了改善这个缺点，单线式RGB+IC产品以单线分时传递讯号，将产品串接在一起，仅需使用DIN及DOUT两只接脚，即可完成串接多颗RGB LED的效果；透过DIN讯号，各色LED有8bit=256阶的PWM Duty控制。在空间及线路有限制的情况下，适合此类产品使用。

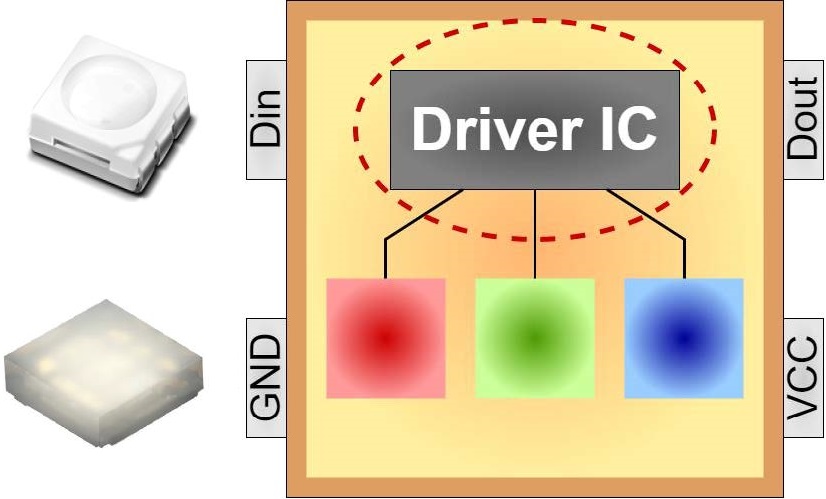

图（1） 每个 ARGB 都有一个电流驱动IC
· 用户只需要一根信号线，即可将ARGB 灯带上的每个ARGB设置为 不同颜色。
· 与传统的RGB LED相比，ARGB更易于设计并节省布局空间。
· 通过调整电流增益来降低亮度并仍保持色彩分辨率。
· 具备绕过故障功能，用户可以避免因单个ARGB损坏而导致整体ARGB灯条出现故障。
· 支持休眠模式，省电。
· 最新的 ARGB支持追溯每个在并行电路上的ARGB段位。

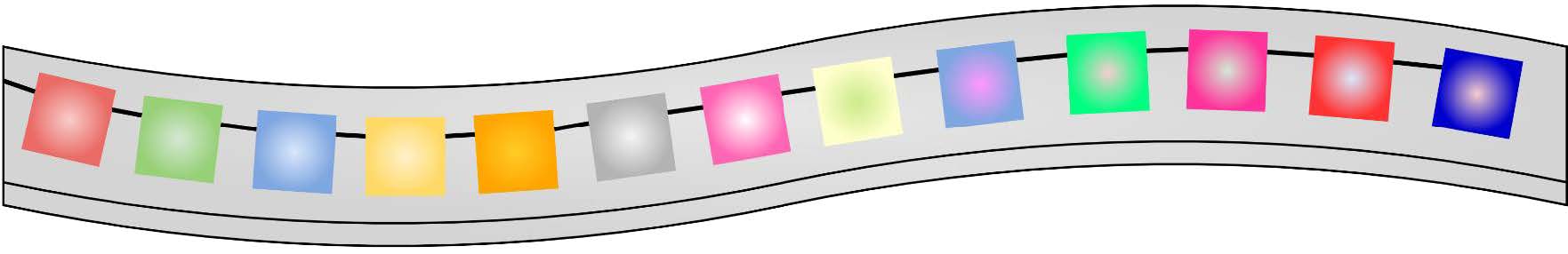

图（2） 只需要一根信号线，即可将ARGB 灯带上的每个ARGB设置为 不同颜色
二、选型

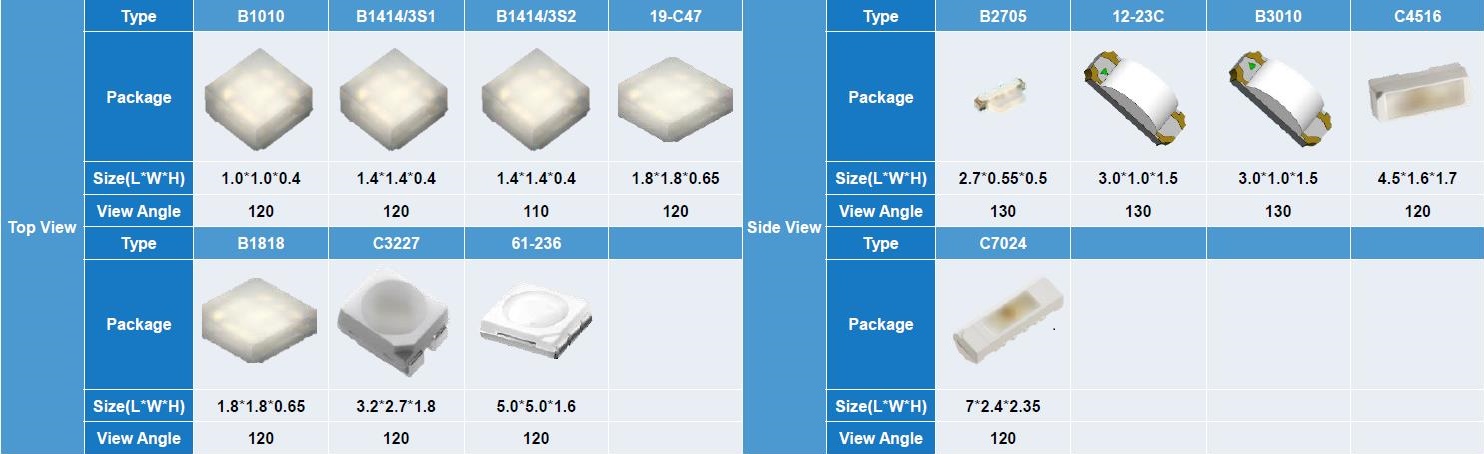

包装信息包括——包装类型|包装尺寸|发光角度
图（3） B1010 | B1414/3S1 | B1414/3S2 | 19-C47 | B1818 | C3227 | 61-236 | B2705 | 12-23C | B3010 | C4516 | C7024

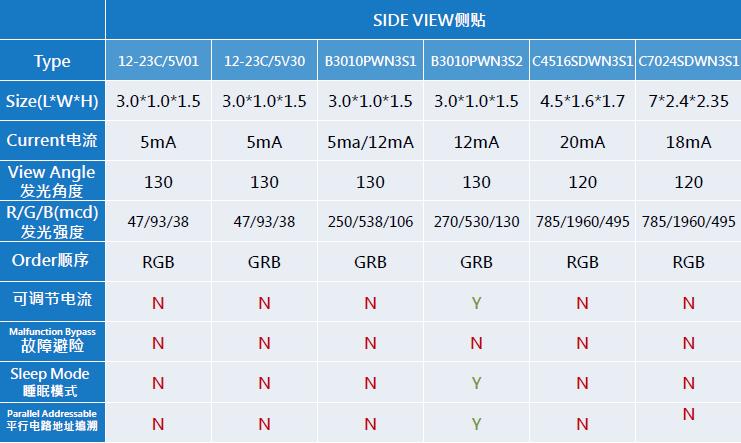

功能信息包括——ARGB特征对照表
B1010DWN3S2 | B1010DWN3SA | B1414DWN3S1 | B1414DWN3S2 | B1414DWN3SA | 19-C47/5V01
19-C47A/5V02/2T | 19-C47A/5V01/2T | B1818/5V01 | C3227TDWN3S1 | 61-236/A05
12- 23C/5V01 | 12-23C/5V30 | B3010PWN3S1 | B3010PWN3S2 | C4516SDWN3S1 | C7024SDWN3S1

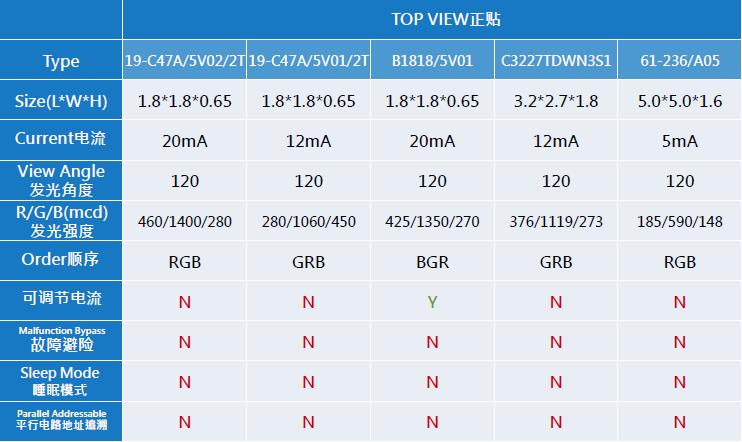

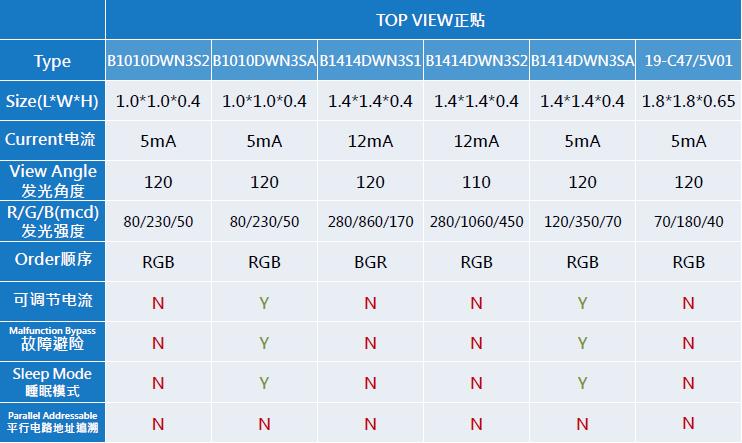

图（4） ARGB特征对照表
三、 应用电路
单线式 RGB+IC 产品，将控制晶片封装进元件中，建议：电源接脚应有 By pass 电容、元件之间的讯号传递路径上加 RC Filter(预留设计)，如下图(5)所示。

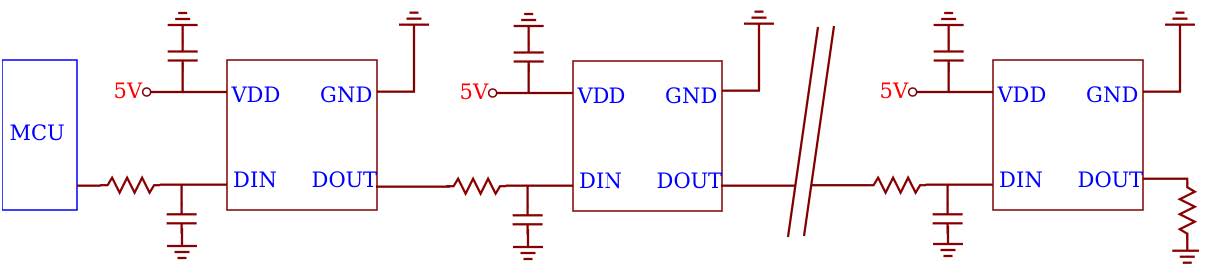

图（5） 单线式RGBIC产品应用线路
四、控制讯号
单颗 RGB+IC 产品 控制讯号分为两个部分：资料传送(24bit)及资料显示(50us，也就是50000nm Latch Time闭锁时间)，资料传送 24bit 分别为 R=8bit G=8bit B=8bit。Logic 0、Logic 1 与 Latch Time 的讯号规格如下图(6)所示，传送资料时由 MSB 先送，单颗传送顺序依照：R(8bit)→G(8bit)→B(8bit)→Latch Time 的顺序发送如下图(7)所示，RGB+IC 产品在收到 Latch Time 后，将会显示新的颜色设定。

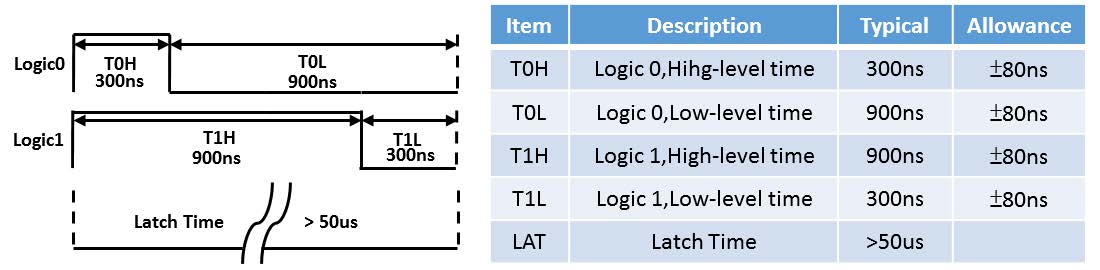

图（6） 控制讯号定义
图（7） 单颗发送顺序图
在串接RGB+IC产品 的情况下，讯号依照串接顺序发送资料，结束时发送资料显示(50us Latch time)。例如：串接三颗RGB+IC产品，发送顺序为：LED1(24bit)→LED2(24bit)→LED3(24bit)→Latch Time，如下图(8)所示。

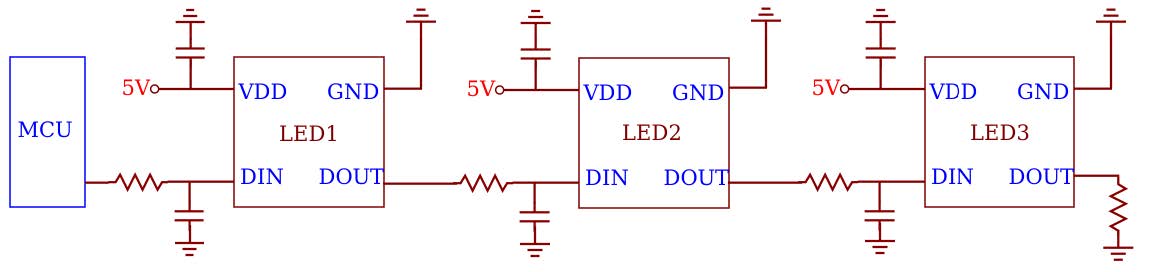

图（8） 串接顺序图
五、Pseudocode 虚拟码程序说明
以串接三颗RGB+IC产品为例，LED在接收数据及Latch Time后将被点亮，颜色依序为红、绿、蓝。 利用MCU的SPI(Serial Peripheral Interface是一种常用的串行通信协议)功能撰写，将SPI CLK(clock时钟)频率设在3.3MHz ，一个SPI Bit约为300ns，RGB+IC的Logic 0与Logic 1分别对应4个SPI Bit，借此完成控制波形，虚拟码如下。
SPI Configuration：
-SPI Clock ≒ 3.3MHz // One bit ≒ 300ns
-Master Mode
-SPI Mode 0 (Clock Phase = 0 , Clock Polarity= 0)
-Data is latched on positive edge of bus clock | 数据被锁存在总线时钟的上升沿
-When SPI idle , SPI Data and Clock is normal low | SPI空闲时，SPI数据和时钟是常态低
Data Structure | 数据结构：
Struct LED { R_reg , G_reg , B_reg} // One color register|一个颜色寄存器 = 8bit
Array LED Display {LED1 , LED2 , LED3} // Three LED Structure Array|三颗LED结构阵列
Step 1. Assign Display Data | 分配显示数据
LED1：R_reg = 0xFF G_reg = 0x00 B_reg = 0x00
LED2：R_reg = 0x00 G_reg = 0xFF B_reg = 0x00
LED3：R_reg = 0x00 G_reg = 0x00 B_reg = 0xFF
Step 2. Data Send Order | 数据发送顺序
LED1 (R_reg→G_reg→B_reg)→LED2 (R_reg→G_reg→B_reg)→LED3 (R_reg→G_reg→B_reg) Repeat Step3 and Step4 to convert and send Data | 重复Step 3 和步骤 4 以转换和发送数据
Step 3. LED Color_reg 8bit Convert to 32bit | 将LED Color_reg 8bit 转换为 32bit
// LED one bit data : (Logic 0)→Four bits data 1000 (300ns High + 900ns Low)
// LED one bit data : (Logic 1)→Four bits data 1110 (900ns High + 300ns Low)
// According to the above rules ,One color(8bit) will be converted to 32bit
// 根据上述规则，一种颜色（8bit）将转换为32bit
// Declaration 32bit variable (Prepared_Data)
// 声明 32 位变量 (Prepared_Data)
// Prepared_Data is used to save One Color_reg conversion results
// Prepared_Data用于保存一个Color_reg转换结果
// Prepared_Data and Color_reg Leftmost bit is MSB
// Prepared_Data 和 Color_reg 最左边的位是 MSB
Input : Color_reg (8bit Data)
OutPut : Prepared_Data(32bit Data) for i ←7 to 0 do
// i=7(MSB) , i=6(MSB-1)…… i=0(LSB)
If Color_reg(i) = 1
Prepared_Data (i*4+3)~(i*4) = 1110 (binary) //0xE(hex)
else //Color_reg(i) = ０
Prepared_Data (i*4+3)~(i*4) = 1000 (binary) //0x8(hex)
end for
//e.g. 0xA5 conversion results = 0xE8E88E8E
Step 4. Send Procedure | 发送程序
If SPI FIFO not full, Send Prepared_Data to SPI FIFO
如果 SPI FIFO 未满，发送 Prepared_Data 到 SPI FIFO
Step 5. Send Latch Time | 发送锁存时间
If all data send procedure is finished, Send Latch time (>50us low).
如果所有数据发送过程完成，发送锁存时间（>50us 低）
六、实际波形

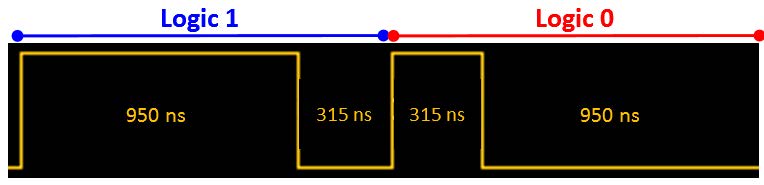

参考上节虚拟码中 SPI 设定产生的 Logic 0 与 Logic 1 波形，如下图(9)所示，950ns High + 315ns Low 为 Logic 1，315ns High + 950ns Low 为 Logic 0。
图（9） Logic 0. Logic 1实际波形
控制单颗产品所需的波形如下图(10)所示，未传送讯号时Data保持Low，依序传送R、G、B讯号后，再维持>50us Low准位，产品即会显示更新的颜色。

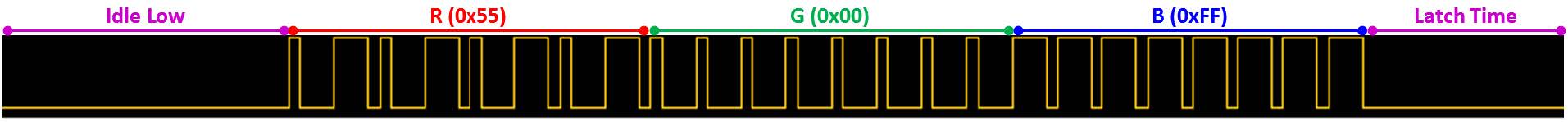

图（10） 单颗实际波形
七、 适用产品型号
图（11） 19-C47/RSGHBHC-5V01/2T、61-236-ICRQHGRBYC-A05-ET-CS、12-23C/RSGHBHW-5V01/2C、C4516SDWN3S1-RGBC0120-2H
本应用手册提供客户设计参考，若有设计变更可能造成系统性性能降低，若有机构设计上的问题请与都城联系取得进一步技术支援。
