红外线发射管与接收管在血氧仪上的应用
红外产品的兴起，对医疗领域产生了很有意义的作用，亿光的红外线发射管、红外线接收管以及亿光的在血氧仪这个医疗产品的应用。
什么是血氧仪：
血氧仪的工作原理是：通过检测充血人体末梢组织如手指或耳垂等部位对不同波长的红光和红外光的吸光度变化率之比(R/IR值)推算出组织的动脉血氧饱和度(SaO2)，按照Beer-Lambert定律，比值R/IR与动脉血氧饱和度(SaO2)的函数关系应为线性关系，但由于生物组织是一种强散射、弱吸收、各向异性的复杂光学系统〔2～4〕，不完全符合经典的Beer-Lambert定律，因而导致了表达红光和红外光吸光度相对变化测量值(R/IR值)，与动脉血氧饱和度(SaO2)之间关系的数学模型建立困难。只能通过实验的方法来确定R/IR与SaO2的对应关系，即定标曲线。大多数脉搏血氧仪生产厂家都以实验方法获取经验定标曲线以完成产品出厂前的预定标。
由于血氧仪是根据波长来判定人体的充血检测的，所以亿光的红外线电子在这一块发挥到了很大的作用。下面介绍一下亿光的红外线发射接收管在血氧仪的应用：

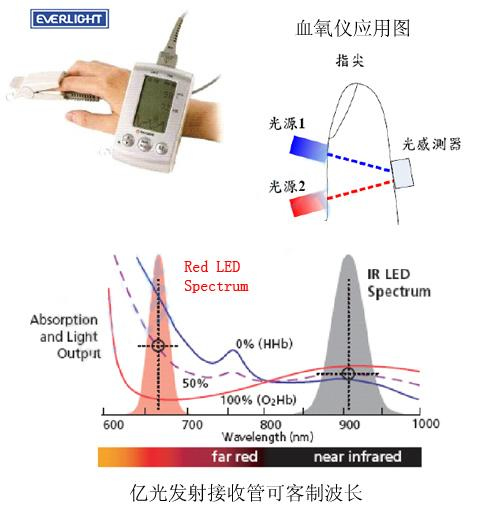

在血氧仪检测的时候，通过光源1跟光源2检测吸光度变化率，而亿光的600到1000mn波长是亿光的可客制化波长，如上图所示，光感测器的吸收和光输出，根据红色LED光谱以及IR LED光谱。
以上就是血氧仪的一个大概的应用表现，那么哪一款的亿光光电元器件适合以及满足血氧仪的应用呢，下面推荐几款型号给大家参考：

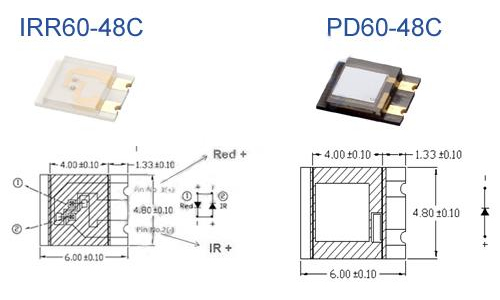

首先推荐一款亿光的红外线发射管以及红外线接收管来配对使用，他们就是：IRR60-48C/L661/TR8(ES)，IRR60-48C/IRL775-R-L619/TR8(ES)，IRR60-48C/IRL775-R-L619/TR8(ES-1)(双封装 发射波段660和905nm 血氧仪专用发射管 发射角度125度和145度)配对PD60-48C(940nm)。这一对红外对管是可以应用到血氧仪上的，如上图所示，附带了这两款的尺寸图。

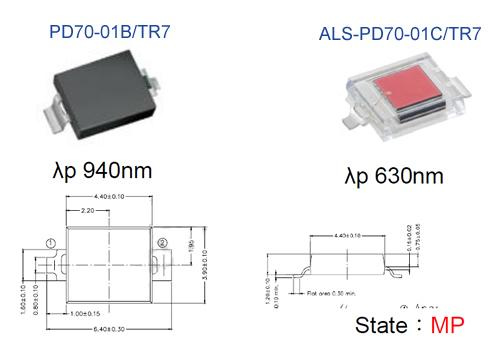

除此之外，在血氧仪的检测器方面推荐大家使用这两款的亿光型号：ALS-PD70-01C/TR7(大尺寸方形封装环境光 感应波段390-700nm 最敏感波段630nm)以及PD70-01B/TR7(峰值灵敏波长:940nm，感应光谱带宽:730-1100nm)

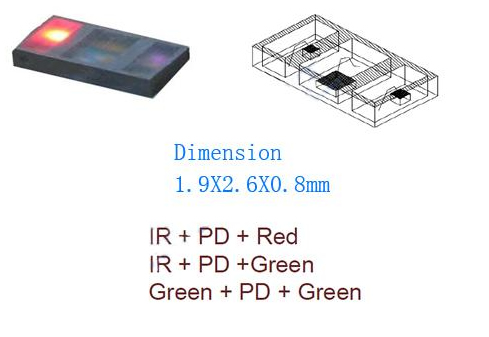

在医用传感器血氧仪的封装形式上，是三合一封装的，封装形式都是：
IR+PD+Red
IR+PD+Green
Green+PD+Green
这就是血氧仪的封装形式，如果您需要到应用到血氧仪上的亿光光电元器件，可以直接联系都城亿光，我们可以提供关于亿光红外线发射管以及红外线接收管在血氧仪上的应用的技术支持以及产品应用资料。
亿光红外线接收接收管在血压计上的应用型号

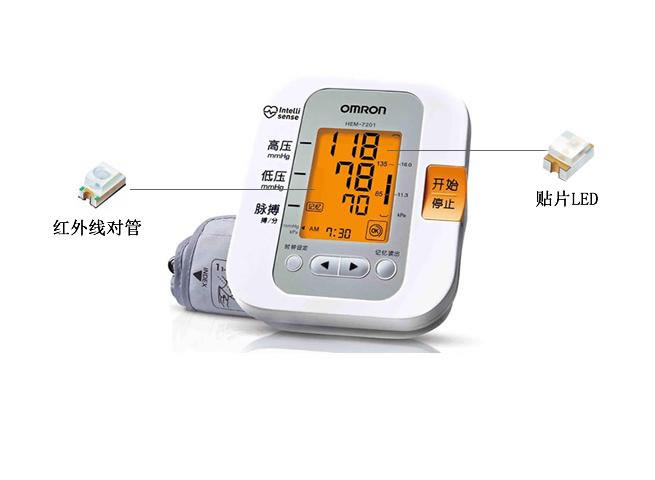

体循环动脉血压简称血压 。血压是血液在血管内流动时，作用于血管壁的压力，它是推动血液在血管内流动的动力 。而血压计用于测量人体血压的工具,可用到亿光的红外线发射接收对管，贴片LED等产品。
亿光红外线发射管在医疗仪器仪表中的应用指南
医疗设备是指单独或者组合使用于人体的仪器、设备、器具、材料或者其他物品，也包括所需要的软件。医疗设备是的现代化程度的重要标志，是医疗、科研、教研、教学工作最基本要素，也是不断提高医学科学技术水平的基本条件。目前，临床学科的发展在很大程度上取决于仪器的发展，甚至起决定性作用。
本应用手册提供客户设计参考，若有设计变更可能造成系统性性能降低，若有机构设计上的问题请与都城亿光联系取得进一步技术支援。
