什么是 PECL 和 LVPECL？

• PECL 代表“正发射极耦合逻辑”。PECL 是高速时钟分配电路中常用的差分逻辑输出。PECL 需要 +5V 电源。

• 低压 PECL (LVPECL) 表示设计用于 3.3V 或 2.5V 电源的 PECL 电路，电源电压与低压 CMOS 器件相同。

• Taitien 提供 3.3V 和 2.5V 电源的 LVPECL 输出振荡器。

PECL 输出的优点/缺点。

优点：

• 由于电压摆幅大，抖动性能非常好。

• 理想用于高速电路。

• 能够驱动长传输线。

缺点：

• 与单端输出相比，由于差分输出和外部直流偏置，功耗更大。

• 与 1.8V 电源不兼容。

推荐的 PECL 终端电路

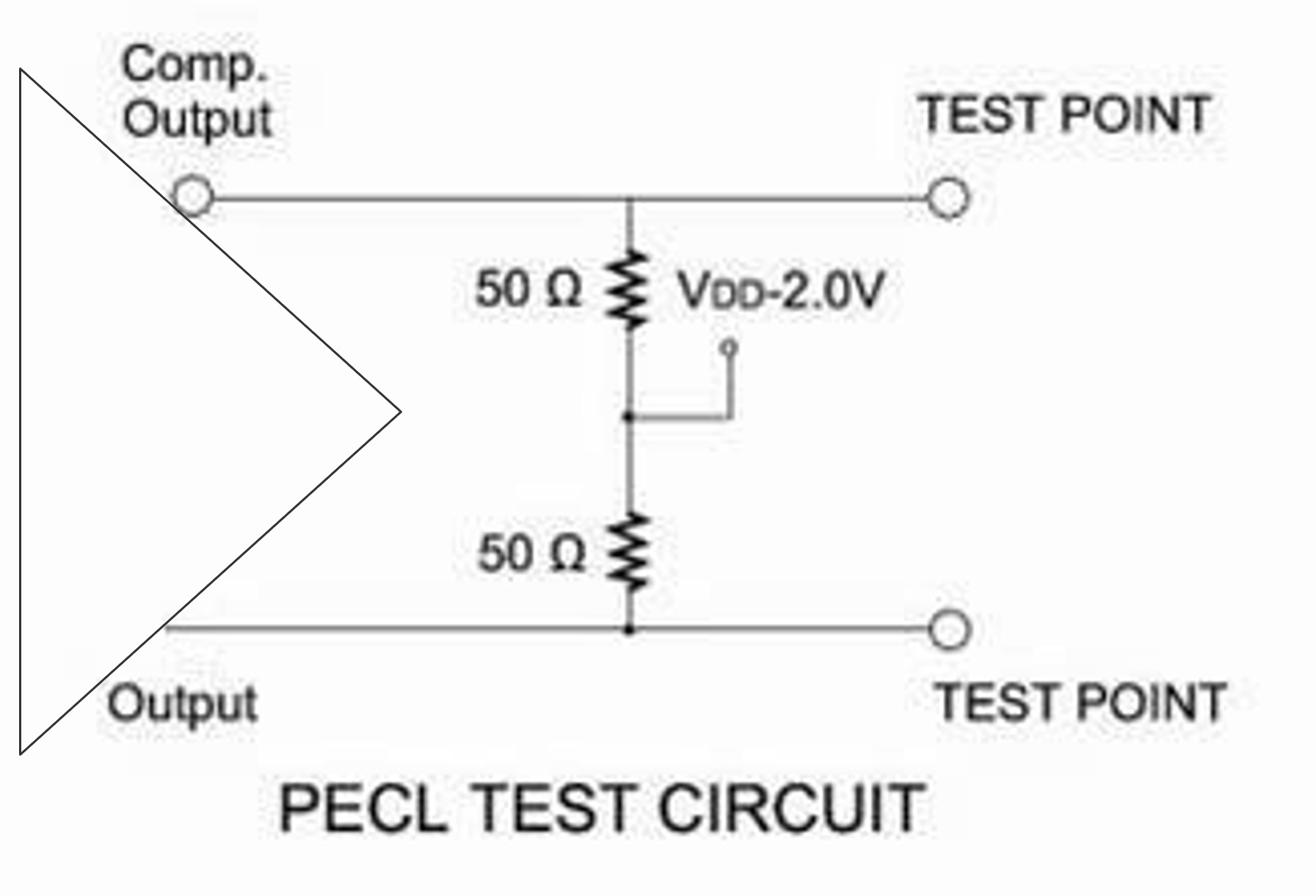

每个输出端用一个 50Ω 电阻端接至 (Vdd – 2V) 的端接电压。

什么是 LVDS 输出？

• LVDS 代表低压差分信号，以 1.2V 的工作电压为中心，与电源无关。

• LVDS 技术由 ANSI/TIA/EIA-644 行业标准定义。

• Taitien 有许多晶体振荡器产品线，具有 3.3V 和 2.5V 电源的 LVDS 输出选项。

Pros/Cons of LVDS OutputLVDS 输出的优缺点

Advantages: 优点：

• 由于较小的电压摆幅（通常约为 350mV），与 PECL 输出相比，功耗更低

• 不易受噪音影响

• 与 CMOS/TTL 相比，EMI 辐射更低

Drawbacks: 缺点：

• 与 PECL 相比，抖动性能降低

LVDS在哪里使用？

LVDS 标准旨在解决需要高速数据传输的数据通信、电信、服务器、外围设备和计算机市场中的应用。

推荐的 LVDS 端接电路

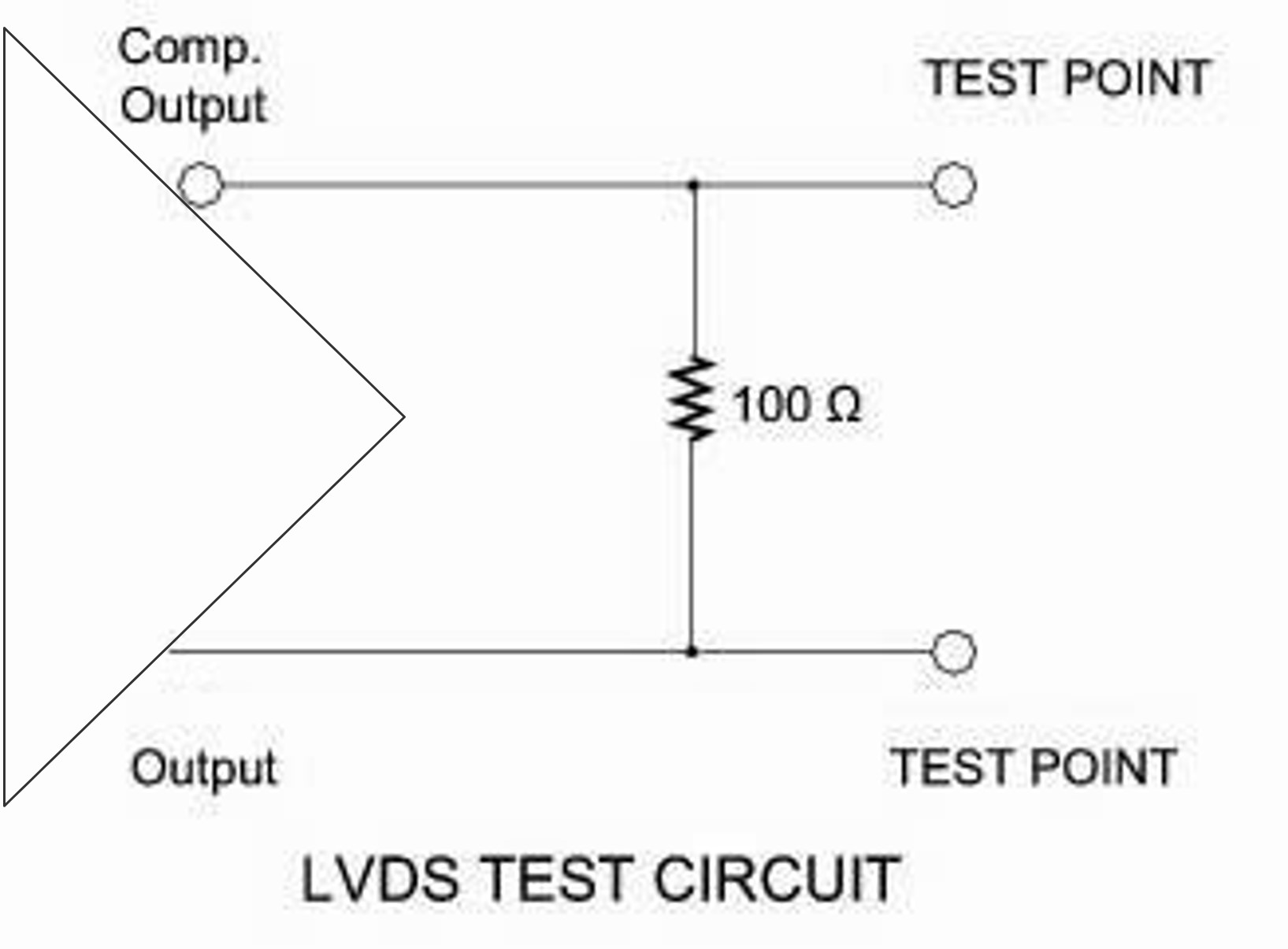

需要一个100Ω 的终端电阻。一些接收器 IC 可能在内部包含电阻器。

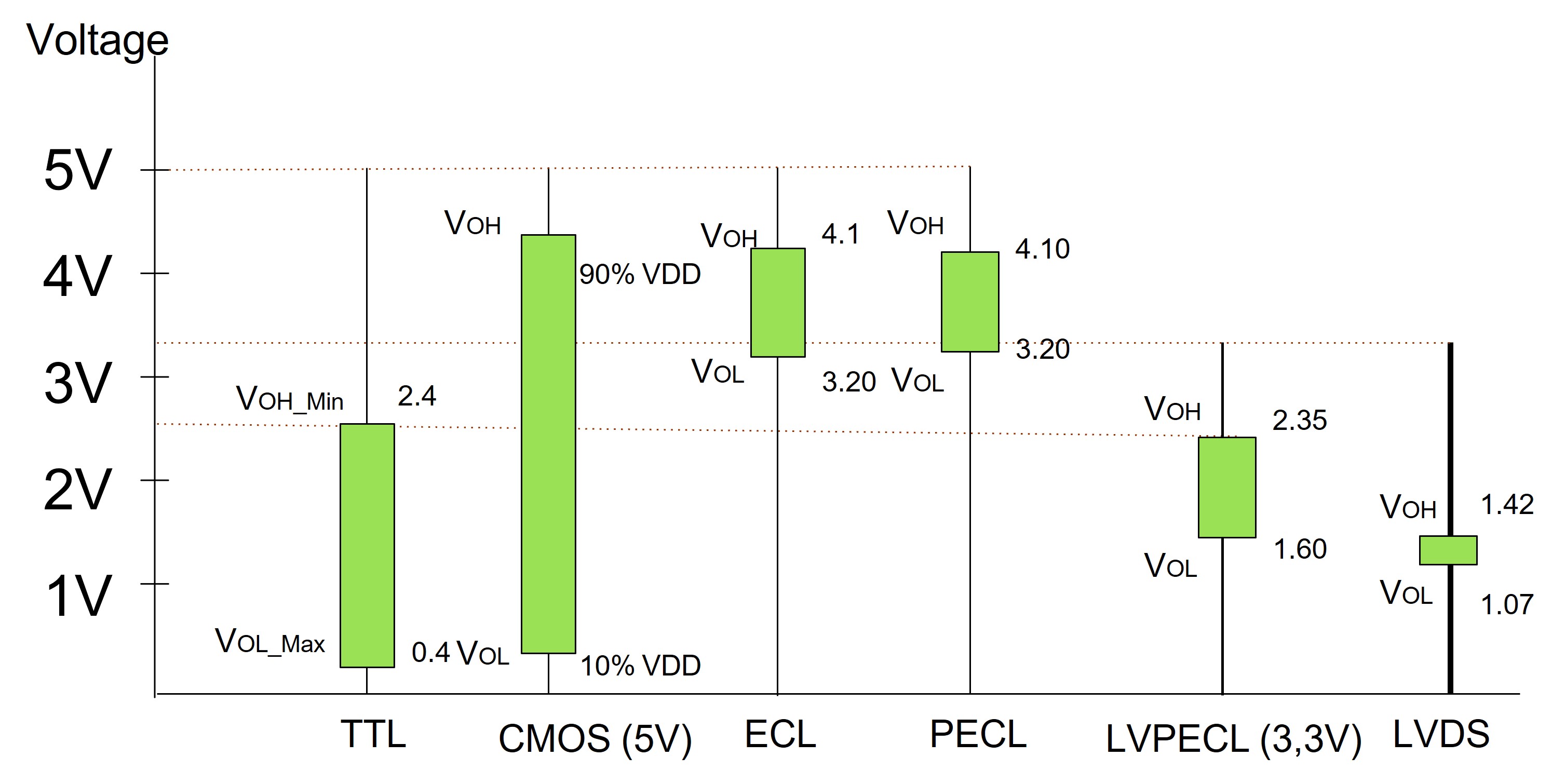

信号电平比较
