7PIN DIP PHOTO POWER TRIAC

ELRX213、 ELRX223系列

1、 功能说明

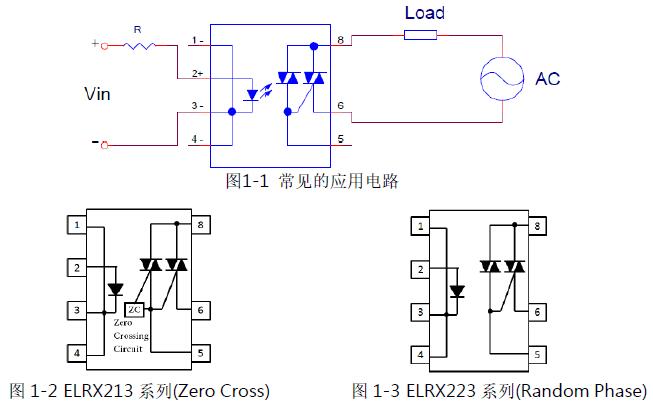

    Photo Power TRIAC是一种光电隔离的器件，它可以用微小的讯号（几毫安到几十毫安）控制内部较高电流的双向可控硅(Power TRIAC)导通和截止，输入端与输出端之间采用光电隔离，输入端加上直流或脉冲讯号，输出端就能从截止转换成导通。以微小的控制讯号达到直接驱动较高电流负载的应用，图1-1.为常见的应用电路，图1-2.为ELRX213系列(Zero Cross)的内部电路示意图，图1-3.为ELRX223系列(Random Phase)的内部电路示意图。

图（1） Power TRIAC的应用电路与内部电路

Photo Power TRIAC 按控制模式可分为 Zero Cross 与 Random Phase 两种系列产品。

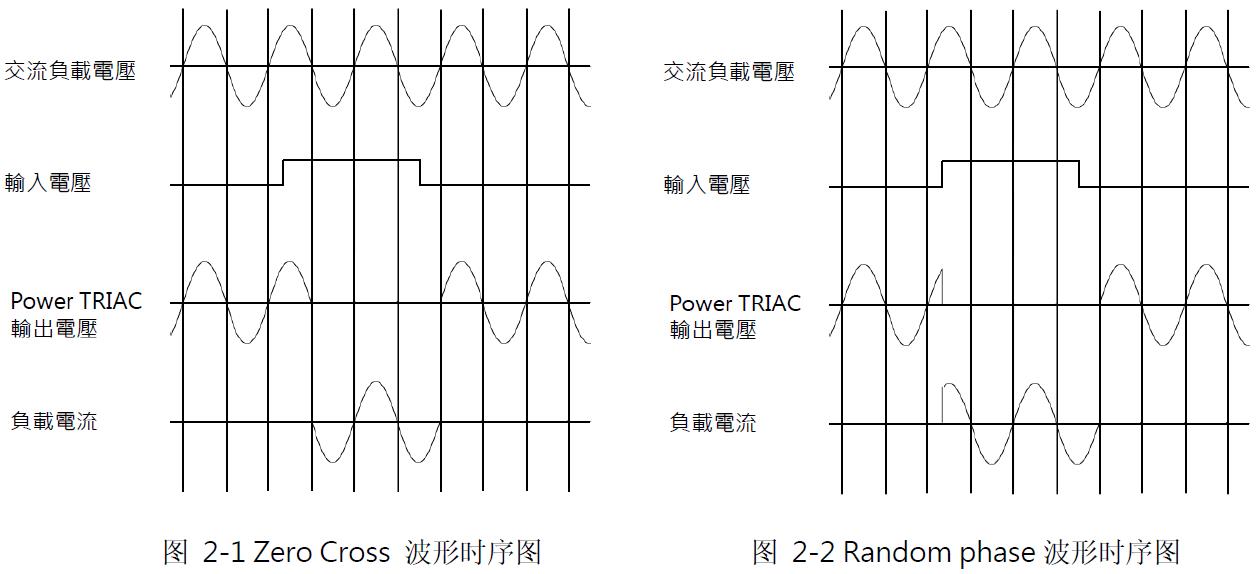

• Zero Cross 系列( ELRX213)，如图 2-1 所示。

• ‍只有在输入信号为 ON 以及输出电压为 0 度或 180 度相位时，输出端才会导通。

• 输入讯号 OFF 时，负载电流因 Power TRIAC 的闭锁作用，在零电流附近截止。

• Random Phase 系列( ELRX223)，如图2-2 所示。

• ‍则是在输入信号为ON 时，输出端马上就会导通。

• 输入讯号OFF 后，负载电流同样因Power TRIAC 的闭锁作用，也在零电流附近截止。

图（2） Power TRIAC的波形时序图

2、Photo Power TRIAC 输入端特性

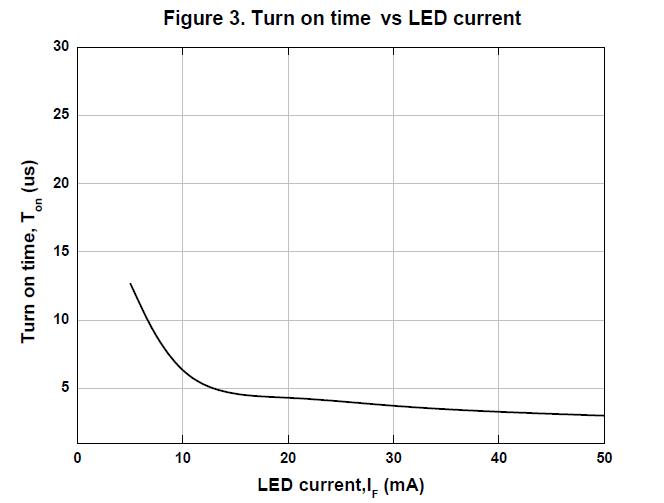

    ELRX213及ELRX223都是使用红外线发光二极管，以光传递的方式控制输出端的触发电路开关，进而控制Power TRIAC闸极的导通或截止，较高的驱动电流可以加快导通时间，I_F与Turn on time的关联性曲线图请参考图3。

图（3） 点亮时间与LED电流的关系

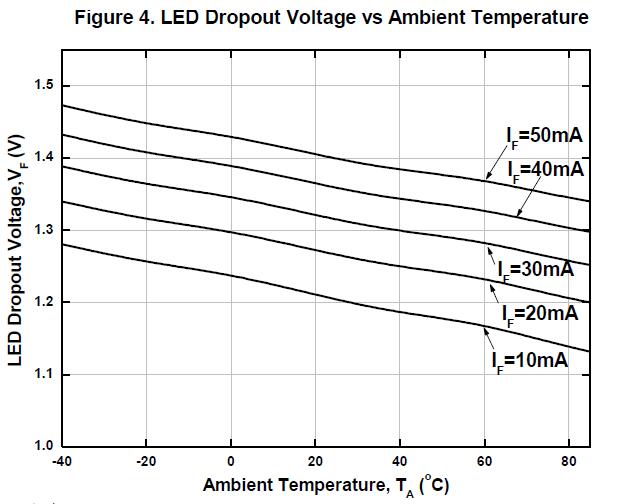

    输入端 LED 电流的大小和温度都会影响到VF上的压降，其温度与VF的关联性，可参考图4。

图（4） LED压差与环境温度的关系

3、Photo Power TRIAC 输出端

    操作温度大于40℃时，ELRX213 及 ELRX223 的Power TRIAC 最大允许导通电流开始逐渐减少，其关联性可参考图5。

图（5）导通状态电流与环境温度的关系

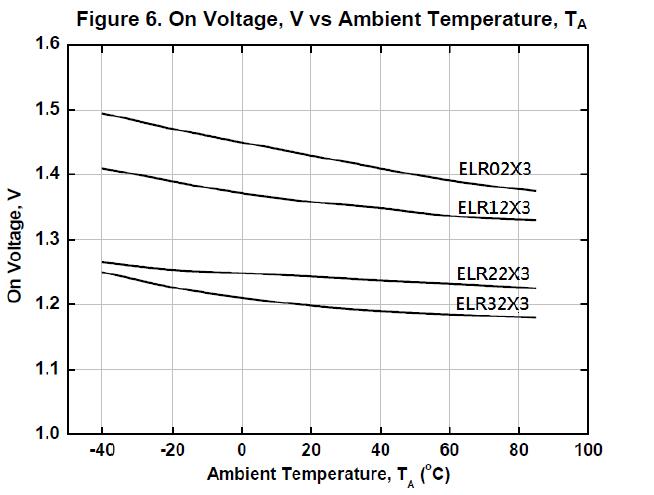

    Power TRIAC 导通时的压降，会随温度的不同而有所变动，其温度与Power TRIAC 导通压降的关联性可参考图6。

图（6）导通状态电压与环境温度的关系

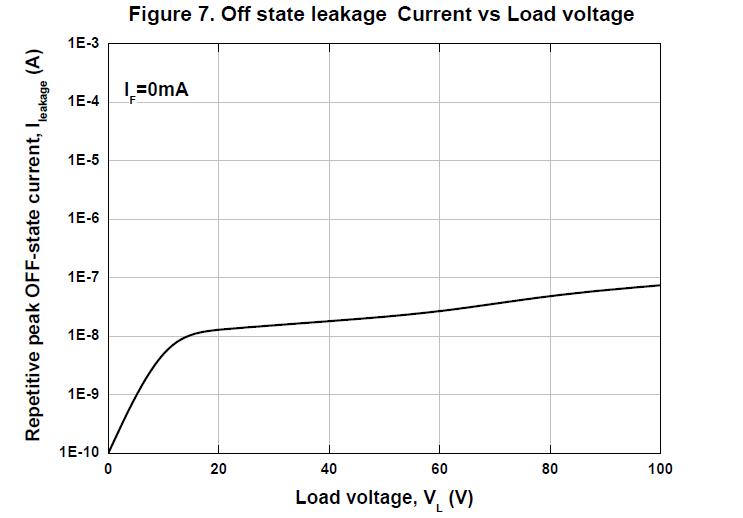

    在 Power TRIAC 截止的情况下，会有漏电流产生，随负载电压增加，漏电流会随之增大，其关联性请参考图 7。

图（7）关断状态漏电流与负载电压的关系

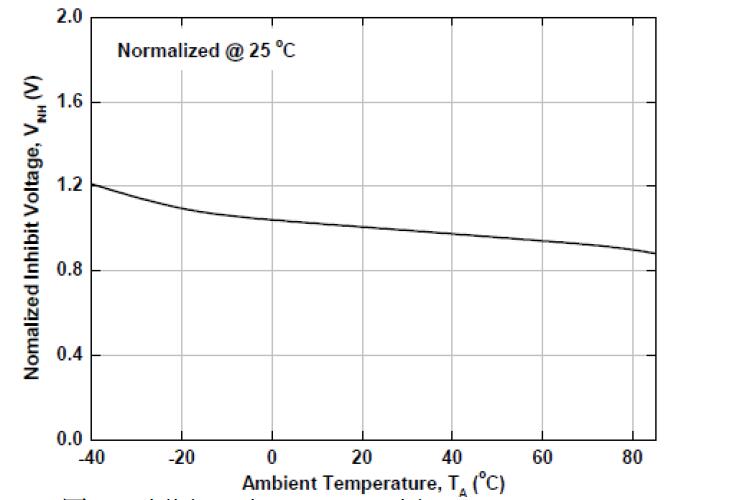

    ELRX213 系列(Zero Cross)只有在输出端电压为 0 度或 180 度时才会导通，若Power TRIAC两端(MT1-MT2)的电压差大于抑制电压Inhibit Voltage时，Power TRIAC 就不会被触发导通，其会随温度上升而下降，其温度与抑制电压Inhibit Voltage 的关联性可参考图 8。

图（8）抑制电压与环境温度的关系

4、使用注意事项

关于输入端的噪声抑制

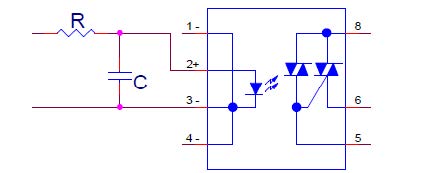

    Power TRAIC的动作时间及动作所需的功率极小，因此必须控制影响到输入端子的噪声，如果输入端混入噪声，会引起误动作或造成损坏，可利用RC电路吸收噪声，如图9所示。

图（9）C、R滤波电路

关于输出端的噪声抑制

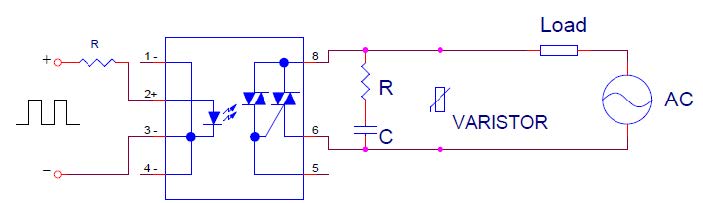

    一般Power TRIAC驱动电路。在开启或关闭电源瞬间会产生噪声，可能会引起负载端误动作或造成损坏，可使用缓冲电路或压敏电阻来限制负载所产生的峰值电压，如图10所示，但如果电路走线较长，电路长度产生的电感也会产生峰值电压，因此请尽量缩短电路走线，降低电感。缓冲电路会在下一章节说明。

图（10）缓冲电路与压敏电阻

5、关于缓冲电路

降低dv/dt

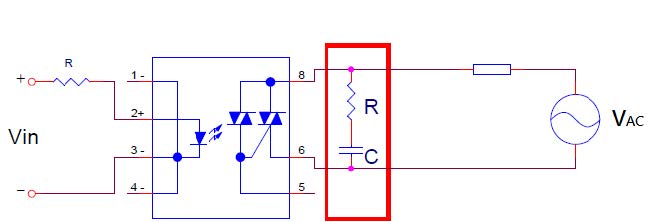

    Power TRIAC负载电压即使小于允许电压，电抗部份较大的感性负载中，电压上升会变得非常快（dv/dt较大），因此需要加上电阻R和电容C缓冲电路来降低dv/dt，如图11所示。

图（11）缓冲电路

缓冲器的建议 :

• C的选择

  Power TRIAC电路中，一般选择C=0.1~0.2uF，可将dv/dt控制在数V/us～数十+V/us以下。电容建议使用MPP金属薄膜电容。电容耐压等级: 110V线路中使用250V~400V，220V线路中使400~600V。

• R的选择

  没有R的情况下，POWER TRIAC导通时，dv/dt急速上升，且流过峰值较高的放电电流，可能会破坏Power TRIAC内部的组件，因此需要加入R。一般在110V线路时加入R=10~100 Ω，在220V线路时加入R=20~100Ω。C所产生的放电电流，充电电流会引起R的功率损失，电阻额定功率在110V线路中时一般使用1/2W，在220V线路中时一般使用2W以上。

    R无感性电阻多使用碳皮膜或金属皮膜电阻。一般建议 C=0.1uF、R=20~100Ω。另外在感性负载的情况下可能会发生共振，因此须特别注意。（如需贴片电阻和贴片电容样品，也可联系我们）。

6、产品推荐

表（12）Power Triac产品推荐

本应用手册提供客户设计参考，若有设计变更可能造成系统性性能降低，若有机构设计上的问题请与都城联系取得进一步技术支援。
